บทนำ

หากพูดถึงอุปกรณ์อิเล็กทรอนิกส์ที่สำคัญและถูกใช้งานอย่างแพร่หลาย ไดโอด (Diode) คงเป็นหนึ่งในนั้นที่มีบทบาทสำคัญอย่างยิ่งในวงจรไฟฟ้า ไม่ว่าจะเป็นการเรียงกระแส (Rectification) การควบคุมแรงดันไฟฟ้า หรือแม้แต่การป้องกันกระแสย้อนกลับ ไดโอดเป็นส่วนประกอบพื้นฐานที่วิศวกรไฟฟ้าและนักออกแบบวงจรต้องเข้าใจและเลือกใช้อย่างเหมาะสม

เมื่อพูดถึงไดโอด หลายคนอาจคุ้นเคยกับไดโอดมาตรฐาน หรือที่เรียกว่า ไดโอดรอยต่อ PN (PN Junction Diode) ซึ่งเป็นประเภทที่พบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์และวงจรไฟฟ้าทั่วไป อย่างไรก็ตาม ในบางกรณี ไดโอดมาตรฐานอาจมีข้อจำกัดด้านประสิทธิภาพ โดยเฉพาะอย่างยิ่งในงานที่ต้องการ ความเร็วในการสวิตช์สูงและลดการสูญเสียพลังงาน นี่จึงเป็นเหตุผลที่ทำให้ ไดโอดชอทต์กี้ (Schottky Diode) กลายเป็นตัวเลือกที่น่าสนใจขึ้นมา

ไดโอดชอทต์กี้แตกต่างจากไดโอดมาตรฐานทั้งในด้านโครงสร้างและคุณสมบัติทางไฟฟ้า โดยมันถูกออกแบบมาให้มีแรงดันตกคร่อมต่ำกว่า ทำให้สามารถนำกระแสได้มีประสิทธิภาพมากขึ้น นอกจากนี้ ยังสามารถทำงานได้เร็วกว่าเนื่องจากไม่มีปัญหาการกักเก็บประจุเหมือนกับไดโอดรอยต่อ PN ซึ่งเป็นจุดเด่นสำคัญที่ทำให้มันได้รับความนิยมในงานที่เกี่ยวข้องกับ วงจรพลังงานต่ำ (Low-Power Circuits), แหล่งจ่ายไฟสวิตชิ่ง (Switching Power Supplies), และอุปกรณ์ RF (Radio Frequency Applications)

แม้ว่าไดโอดชอทต์กี้จะมีข้อดีหลายอย่าง แต่มันก็ไม่ได้เหมาะสมกับทุกการใช้งาน เพราะมันมีข้อจำกัดในเรื่องของ การรั่วไหลของกระแสย้อนกลับ (Reverse Leakage Current) ที่สูงกว่าไดโอดมาตรฐาน รวมถึงความสามารถในการทนแรงดันไฟฟ้าที่ต่ำกว่าด้วย ดังนั้น การเข้าใจความแตกต่างของไดโอดทั้งสองประเภทจึงเป็นสิ่งสำคัญสำหรับการออกแบบวงจรที่มีประสิทธิภาพและเหมาะสม

ในบทความนี้ เราจะมาดูรายละเอียดของไดโอดมาตรฐานและไดโอดชอทต์กี้ รวมถึงเปรียบเทียบคุณสมบัติต่าง ๆ เพื่อช่วยให้คุณสามารถตัดสินใจเลือกใช้ไดโอดที่เหมาะสมกับงานของคุณมากที่สุด ไม่ว่าคุณจะเป็นนักเรียน วิศวกร หรือนักออกแบบวงจรที่ต้องการความเข้าใจเชิงลึกเกี่ยวกับอุปกรณ์ตัวนี้ บทความนี้จะช่วยให้คุณเห็นภาพชัดเจนขึ้น และนำไปประยุกต์ใช้กับงานของคุณได้อย่างมีประสิทธิภาพ

ไดโอดมาตรฐานคืออะไร?

ไดโอดมาตรฐาน หรือ ไดโอดรอยต่อ PN (PN Junction Diode) เป็นหนึ่งในอุปกรณ์อิเล็กทรอนิกส์ที่ใช้กันอย่างแพร่หลาย โครงสร้างของมันประกอบด้วย สารกึ่งตัวนำสองชนิด ได้แก่ P-type และ N-type ซึ่งทำให้ไดโอดสามารถ นำกระแสไฟฟ้าได้ในทิศทางเดียว

เมื่อมีการจ่ายแรงดันไฟฟ้าไปในทิศทางที่ถูกต้อง (ไบแอสตรง – Forward Bias) ไดโอดจะยอมให้กระแสไหลผ่าน แต่จะต้องมีแรงดันเพียงพอ ซึ่งโดยทั่วไป ไดโอดที่ใช้ ซิลิคอน จะต้องมีแรงดันอย่างน้อย 0.7V ในขณะที่ไดโอด เจอร์เมเนียม ต้องการประมาณ 0.3V หากจ่ายแรงดันย้อนกลับ (ไบแอสย้อนกลับ – Reverse Bias) ไดโอดจะทำหน้าที่เป็นฉนวนและป้องกันกระแสไม่ให้ไหลผ่าน

ไดโอดประเภทนี้พบได้ในงาน เรียงกระแส (Rectification) ซึ่งเปลี่ยนไฟฟ้ากระแสสลับ (AC) ให้เป็นกระแสตรง (DC) รวมถึงการใช้งานใน วงจรควบคุมแรงดัน วงจรตัดสัญญาณ และอุปกรณ์ป้องกันแรงดันเกิน ข้อดีของไดโอดมาตรฐานคือ ทนแรงดันได้สูงและมีการรั่วไหลของกระแสต่ำ อย่างไรก็ตาม ข้อเสียคือ แรงดันตกคร่อมสูงกว่าและความเร็วในการสวิตช์ต่ำกว่าไดโอดชอทต์กี้

แม้จะมีข้อจำกัดบางอย่าง ไดโอดมาตรฐานก็ยังคงเป็นอุปกรณ์ที่ขาดไม่ได้ในงานอิเล็กทรอนิกส์หลายประเภท เนื่องจากความเรียบง่ายและความเสถียรในการทำงาน

ไดโอดชอทต์กี้คืออะไร?

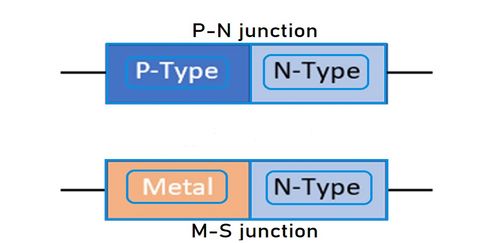

ไดโอดชอทต์กี้ (Schottky Diode) เป็นไดโอดที่ออกแบบมาเพื่อให้ทำงานได้เร็วขึ้นและมีแรงดันตกคร่อมต่ำกว่าไดโอดมาตรฐาน ต่างจากไดโอดรอยต่อ PN ที่ใช้สารกึ่งตัวนำสองประเภท ไดโอดชอทต์กี้ใช้ รอยต่อระหว่างโลหะกับสารกึ่งตัวนำ (Metal-Semiconductor Junction) ซึ่งช่วยลดการสะสมประจุไฟฟ้า ทำให้สามารถเปิด-ปิดการนำกระแสได้เร็วขึ้น

จุดเด่นสำคัญของไดโอดประเภทนี้คือ แรงดันตกคร่อมต่ำกว่า โดยทั่วไปอยู่ที่ประมาณ 0.2V - 0.5V ซึ่งช่วยลดการสูญเสียพลังงานและทำให้มีประสิทธิภาพสูงขึ้นในวงจรพลังงานต่ำ อีกทั้งยังมี เวลาฟื้นตัว (Reverse Recovery Time) ที่สั้นมาก จึงเหมาะกับการใช้งานที่ต้องการ ความเร็วสูงและการสวิตช์ที่รวดเร็ว

ไดโอดชอทต์กี้ถูกนำไปใช้ในงานที่ต้องการ ลดการสูญเสียพลังงานและเพิ่มความเร็วในการทำงาน เช่น แหล่งจ่ายไฟสวิตชิ่ง (Switching Power Supplies), วงจร RF, วงจรดิจิทัลความเร็วสูง และเซลล์แสงอาทิตย์ อย่างไรก็ตาม ข้อเสียหลักของไดโอดประเภทนี้คือ กระแสรั่วไหลย้อนกลับสูงกว่า และ รองรับแรงดันไฟฟ้าได้น้อยกว่าไดโอดมาตรฐาน

แม้ว่าจะมีข้อจำกัดบางประการ ไดโอดชอทต์กี้ก็ยังคงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับวงจรที่ต้องการ ความเร็วสูงและประสิทธิภาพทางพลังงาน ทำให้มันกลายเป็นส่วนสำคัญของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

ความแตกต่างที่สำคัญระหว่างไดโอดชอทต์กี้กับไดโอดมาตรฐาน

แม้ว่าไดโอดทั้งสองประเภทจะทำหน้าที่หลักเหมือนกัน คือ ควบคุมทิศทางการไหลของกระแสไฟฟ้า แต่เมื่อมองลึกลงไปในรายละเอียด ทั้งไดโอดมาตรฐานและไดโอดชอทต์กี้มีคุณสมบัติที่แตกต่างกัน ซึ่งส่งผลต่อประสิทธิภาพและการเลือกใช้งาน

แรงดันตกคร่อม (Forward Voltage Drop): ไดโอดมาตรฐานต้องใช้แรงดันประมาณ 0.7V (สำหรับซิลิคอน) หรือ 0.3V (สำหรับเจอร์เมเนียม) ในการนำกระแส ขณะที่ไดโอดชอทต์กี้มีแรงดันตกคร่อมต่ำกว่ามาก อยู่ระหว่าง 0.2V - 0.5V ซึ่งช่วยลดการสูญเสียพลังงาน

ความเร็วในการสวิตช์ (Switching Speed): ไดโอดชอทต์กี้สามารถเปิด-ปิดการนำกระแสได้เร็วกว่ามาก เนื่องจากไม่มีปัญหาการกักเก็บประจุไฟฟ้าเหมือนไดโอดรอยต่อ PN นี่เป็นเหตุผลที่ทำให้มันถูกนำไปใช้ในวงจรที่ต้องการความเร็วสูง เช่น แหล่งจ่ายไฟสวิตชิ่ง และอุปกรณ์ RF

เวลาฟื้นตัว (Reverse Recovery Time): ไดโอดมาตรฐานต้องใช้เวลาเล็กน้อยในการฟื้นตัวหลังจากเปลี่ยนทิศทางของกระแส ขณะที่ไดโอดชอทต์กี้แทบไม่มีเวลาฟื้นตัวเลย ทำให้ทำงานได้รวดเร็วกว่าในระบบที่ใช้ความถี่สูง

กระแสรั่วไหลย้อนกลับ (Reverse Leakage Current): ข้อเสียของไดโอดชอทต์กี้คือ กระแสรั่วไหลย้อนกลับสูงกว่า ซึ่งอาจทำให้เกิดการสูญเสียพลังงานในบางแอปพลิเคชัน ในทางกลับกัน ไดโอดมาตรฐานมีค่าการรั่วไหลต่ำกว่า ทำให้เหมาะกับการใช้งานที่ต้องการความเสถียรสูง

การใช้งานที่เหมาะสม: หากต้องการ ความเร็วและประสิทธิภาพทางพลังงาน ไดโอดชอทต์กี้เป็นตัวเลือกที่ดีกว่า แต่หากต้องการ รองรับแรงดันสูงและลดการรั่วไหลของกระแส ไดโอดมาตรฐานจะเป็นตัวเลือกที่เหมาะสมกว่า

การทำความเข้าใจความแตกต่างเหล่านี้เป็นสิ่งสำคัญสำหรับการเลือกไดโอดให้เหมาะสมกับวงจร เพื่อให้มั่นใจว่าวงจรทำงานได้อย่างมีประสิทธิภาพสูงสุด

ข้อดีและข้อเสียของไดโอดแต่ละประเภท

แม้ว่าทั้งไดโอดชอทต์กี้และไดโอดมาตรฐานจะมีจุดเด่นที่แตกต่างกัน แต่แต่ละประเภทก็มีข้อจำกัดที่ต้องคำนึงถึงเช่นกัน

ไดโอดมาตรฐาน:

ข้อได้เปรียบหลักของไดโอดมาตรฐานคือ ทนแรงดันไฟฟ้าได้สูงกว่าและมีกระแสรั่วไหลย้อนกลับต่ำ ทำให้เหมาะสำหรับงานที่ต้องการความเสถียรและลดการสูญเสียพลังงาน อย่างไรก็ตาม ข้อเสียของมันคือ มีแรงดันตกคร่อมสูงกว่าและทำงานช้ากว่า ซึ่งอาจไม่เหมาะกับวงจรที่ต้องการความเร็วสูง

ไดโอดชอทต์กี้:

ข้อดีที่โดดเด่นของไดโอดชอทต์กี้คือ มีแรงดันตกคร่อมต่ำและสามารถสวิตช์ได้รวดเร็ว ซึ่งช่วยลดการสูญเสียพลังงานและทำให้เหมาะกับงานที่ต้องการประสิทธิภาพสูง เช่น วงจรพลังงานต่ำและแหล่งจ่ายไฟสวิตชิ่ง อย่างไรก็ตาม ข้อเสียคือ กระแสรั่วไหลย้อนกลับสูงกว่าและไม่สามารถรองรับแรงดันสูงได้เท่ากับไดโอดมาตรฐาน

ดังนั้น การเลือกใช้ไดโอดแต่ละประเภทจึงต้องพิจารณาถึงความเหมาะสมกับการใช้งานที่ต้องการ หากต้องการวงจรที่มี เสถียรภาพและรองรับแรงดันสูง ไดโอดมาตรฐานจะเป็นตัวเลือกที่ดีกว่า แต่หากต้องการ ความเร็วและประสิทธิภาพด้านพลังงาน ไดโอดชอทต์กี้ก็เป็นตัวเลือกที่เหมาะสมกว่า

เลือกไดโอดให้เหมาะสมกับการใช้งาน

เมื่อออกแบบวงจรอิเล็กทรอนิกส์ การเลือกไดโอดที่เหมาะสมมีผลต่อ ประสิทธิภาพ ความเสถียร และอายุการใช้งานของอุปกรณ์ หากคุณกำลังเลือกไดโอดสำหรับงานของคุณ ให้พิจารณาปัจจัยสำคัญดังต่อไปนี้:

• หากต้องการรองรับแรงดันสูงและลดการรั่วไหลของกระแส เช่น วงจรเรียงกระแสแรงดันสูงหรือวงจรควบคุมแรงดัน ไดโอดมาตรฐานเป็นตัวเลือกที่เหมาะสมกว่า
• หากต้องการประสิทธิภาพสูงและลดการสูญเสียพลังงาน โดยเฉพาะในวงจรพลังงานต่ำ เช่น แหล่งจ่ายไฟสวิตชิ่ง วงจร RF หรือระบบที่ต้องการการสวิตช์เร็ว ไดโอดชอทต์กี้จะเป็นตัวเลือกที่ดีกว่า
• พิจารณาค่าการรั่วไหลของกระแส หากต้องการลดการสูญเสียพลังงานจากกระแสรั่วไหล ไดโอดมาตรฐานเป็นตัวเลือกที่ดีกว่า แต่หากสามารถยอมรับค่าการรั่วไหลได้ในระดับหนึ่ง ไดโอดชอทต์กี้จะช่วยเพิ่มประสิทธิภาพการทำงานได้ดีขึ้น
• ดูข้อจำกัดด้านความร้อน ไดโอดชอทต์กี้อาจสร้างความร้อนมากขึ้นในบางกรณี ดังนั้น หากต้องการใช้ในอุปกรณ์ที่มีข้อจำกัดด้านการระบายความร้อน ไดโอดมาตรฐานอาจเป็นตัวเลือกที่ปลอดภัยกว่า

การเลือกไดโอดให้เหมาะสมกับงานไม่เพียงแต่ช่วยให้วงจรทำงานได้อย่างมีประสิทธิภาพ แต่ยังช่วยยืดอายุการใช้งานของอุปกรณ์และลดปัญหาความร้อนหรือการสูญเสียพลังงานที่ไม่จำเป็น

สรุป

ไดโอดมาตรฐานและไดโอดชอทต์กี้ต่างก็มีข้อดีและข้อเสียของตัวเอง ไดโอดมาตรฐานเหมาะสำหรับงานที่ต้องการ รองรับแรงดันสูงและมีความเสถียร ในขณะที่ไดโอดชอทต์กี้มีข้อได้เปรียบในด้าน ความเร็วและประสิทธิภาพพลังงาน ซึ่งเหมาะกับวงจรที่ต้องการการสวิตช์ที่รวดเร็วและลดการสูญเสียพลังงาน

หากคุณกำลังเลือกไดโอดสำหรับงานของคุณ สิ่งสำคัญคือการ เข้าใจข้อจำกัดและจุดแข็งของแต่ละประเภท เพื่อให้สามารถเลือกใช้อุปกรณ์ที่เหมาะสมกับวงจรของคุณมากที่สุด การเลือกไดโอดที่ถูกต้องจะช่วยให้วงจรทำงานได้อย่างมีประสิทธิภาพ ลดความร้อน และเพิ่มอายุการใช้งานของอุปกรณ์

สุดท้ายนี้ ไม่ว่าจะเป็นไดโอดมาตรฐานหรือไดโอดชอทต์กี้ การรู้จักข้อแตกต่างและเลือกใช้อย่างถูกต้อง จะช่วยให้คุณออกแบบวงจรที่ทั้งเสถียรและมีประสิทธิภาพสูงสุด

‍
