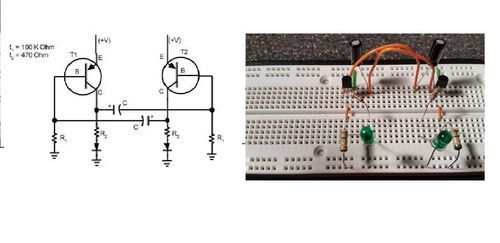

วงจรง่ายๆ ที่คุณสามารถสร้างให้ LED กระพริบหรือกะพริบได้ วงจรนี้สร้างขึ้นโดยใช้ทรานซิสเตอร์ ตัวต้านทาน ตัวเก็บประจุ และ LED แน่นอนว่าคุณจะต้องมีแผงทดลอง สายจัมเปอร์ และแหล่งจ่ายไฟ รายการชิ้นส่วนประกอบด้วย:

• ทรานซิสเตอร์ PNP, P/N 2907A , จำนวน: 2
• ตัวต้านทาน ค่า 470 โอห์ม จำนวน 2 ตัว
• ตัวต้านทาน ค่า 100k โอห์ม จำนวน 2 ตัว
• ตัวเก็บประจุ 10 uF จำนวน 2 ตัว
• LED จำนวน 2
• แผงวงจร
• สายจั๊มเปอร์

มาเริ่มกันเลย:

ขั้นตอนที่ 1: เพิ่มทรานซิสเตอร์

เพิ่มทรานซิสเตอร์ PNP สองตัวและสายจัมเปอร์จากบัสไฟฟ้าไปยังตัวปล่อยของทรานซิสเตอร์แต่ละตัว เนื่องจากวิธีที่ฉันใส่ทรานซิสเตอร์สองตัว ตัวปล่อยจึงอยู่ทางด้านซ้ายของทรานซิสเตอร์ทั้งสองตัว

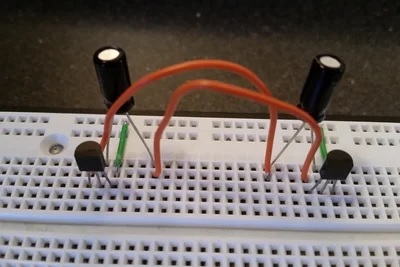

ขั้นตอนที่ 2: เพิ่มตัวเก็บประจุ

ต่อตัวเก็บประจุสองตัวเข้ากับวงจร ต่อสายบวกของตัวเก็บประจุตัวแรกเข้ากับตัวเก็บประจุของทรานซิสเตอร์ 2 จากนั้นต่อสายลบของตัวเก็บประจุตัวเดียวกันเข้ากับฐานของทรานซิสเตอร์ 1

ทำซ้ำขั้นตอนข้างต้นสำหรับตัวเก็บประจุตัวที่สอง ต่อสายบวกของตัวเก็บประจุตัวที่สองเข้ากับตัวเก็บประจุของทรานซิสเตอร์ 1 ต่อสายลบของตัวเก็บประจุตัวเดียวกันเข้ากับฐานของทรานซิสเตอร์ 2

ขั้นตอนที่ 3: เพิ่มตัวต้านทาน 100K

ต่อตัวต้านทาน 100k เข้ากับทรานซิสเตอร์ โดยต่อตัวต้านทานเข้ากับฐานของทรานซิสเตอร์ ต่อตัวต้านทานเข้ากับกราวด์ ทำแบบนี้กับทรานซิสเตอร์ทั้งสองตัว

ขั้นตอนที่ 4: เพิ่ม LED

สุดท้ายเพิ่มตัวต้านทาน 470 โอห์มสองตัวพร้อมกับ LED สองตัว ฉันเพิ่มรูปภาพของทรานซิสเตอร์เพื่อระบุตัวปล่อย ฐาน และคอลเลกเตอร์

ต่อสายตัวต้านทานตัวแรกเข้ากับตัวเก็บประจุของทรานซิสเตอร์ 1 สายตัวต้านทานอีกตัวหนึ่งต่อเข้ากับสายบวกของ LED ตัวแรก สายลบของ LED ต่อกับกราวด์

ทำตามขั้นตอนเดียวกันสำหรับตัวต้านทานและ LED ตัวอื่น เชื่อมต่อสายหนึ่งของตัวต้านทานตัวที่สองเข้ากับตัวเก็บประจุของทรานซิสเตอร์ 2 จากนั้นเชื่อมต่อสายตัวต้านทานตัวอื่นเข้ากับสายบวกของ LED ตัวที่สอง จากนั้นเชื่อมต่อสายลบของ LED เข้ากับกราวด์

ขั้นตอนที่ 5: จ่ายไฟและดูไฟ LED กะพริบ

ขั้นตอนสุดท้ายคือการจ่ายไฟและดูไฟ LED กะพริบ ฉันใช้แบตเตอรี่ 9 โวลต์และใช้งานได้ดี

เพื่อความสนุกสนาน คุณสามารถลองค่าตัวเก็บประจุอื่นเพื่อเปลี่ยนอัตราการกะพริบของไฟ LED

‍
