โดยทั่วไปแล้วหลอดไฟเลี้ยวรถยนต์ทุกดวงจะมีกำลังไฟประมาณ 12 ถึง 20 วัตต์ ซึ่งเป็นหลอดไส้แบบดั้งเดิมและให้ความเข้มของแสงต่ำกว่าหลอดไฟ LED มาก ในบทความนี้ เราจะอธิบายวิธีเปลี่ยนหลอดไฟเหล่านี้ด้วยหลอดไฟ LED สำหรับรถยนต์ที่มีประสิทธิภาพสูงและมีความเข้มแสงสูง

การออกแบบหลอดไฟ LED รถยนต์

รูปภาพด้านล่างนี้แสดงให้เห็นว่าหลอดไฟ LED ของรถยนต์สามารถเปลี่ยนแทนหลอดไฟเดิมได้โดยตรง

ภาพนี้แสดงให้เห็นการจัดเรียงหลอดไฟ SMD ขนาดเล็กแบบแบนที่ดูดีในรูปแบบวงกลมเพื่อให้กระจายแสงได้อย่างเหมาะสมผ่านตัวสะท้อนแสงด้านหลังที่ปิดอยู่

LED ที่ใช้ที่นี่เป็น LED SMD 3020 โดยไดโอดเปล่งแสงขนาดเล็กเหล่านี้เหมือนกันกับ LED 5 มม. ทั่วไปทุกประการด้วยคุณลักษณะของมัน อย่างไรก็ตาม หากเราเปรียบเทียบความเข้มของแสงแล้ว ความแตกต่างที่เห็นได้นั้นดูเหมือนจะมีมาก โดยที่ 3020 เอาชนะไปได้อย่างสบายๆ ด้วยระยะห่างที่โดดเด่น นั่นคือเหตุผลที่ LED เหล่านี้จึงได้รับความนิยมแทนที่ LED 5 มม. ทั่วไปในปัจจุบัน

ข้อมูลจำเพาะทางเทคนิคของ LED 3020 มีดังนี้:

• แรงดันไฟเดินหน้า: 3 ถึง 3.2V
• กระแสตรง: 30mA เหมาะสมที่สุด
• ประสิทธิภาพการส่องสว่าง: 100-110lm/w
• ขนาด : 3.0x2.0x1.3มม.
• อายุการใช้งาน: 50,000 ชั่วโมง

การก่อสร้าง

ในภาพด้านบน เราจะเห็น LED ที่ถูกประกอบลงบนแผ่น PCB เรียงต่อกันในลักษณะที่มีการคำนวณอย่างพิเศษ

PCB แนวตั้งมีทั้งหมด 7 ชิ้น และมี LED 4 ดวงในแต่ละแถบ

สามารถมองเห็น PCB ทรงกลมหนึ่งแผ่นที่ประกอบด้วย LED 22 ดวงวางอยู่เหนือโครงสร้าง PCB แนวตั้ง

ดังนั้น PCB แบบแนวตั้งจึงประกอบด้วย LED จำนวน 7 x 4 = 28 ชุด ชุดละ 3,020 ดวง ในขณะที่ PCB แบบวงกลมประกอบด้วย LED จำนวน 22 ชุด รวมเป็น 28 + 22 = 50 ดวง

หลอดไฟ LED จำนวน 50 ดวงนี้เชื่อมต่อกันเป็นสาย 12 สาย โดยสายละ 4 หลอด และสายเดี่ยว 2 หลอด

แต่ละสายในจำนวน 12 สายจะต้องมีตัวต้านทานแบบอนุกรมเฉพาะของตัวเอง (SMD) โดยมีค่าตัวต้านทานอยู่ที่ประมาณ 55 โอห์ม 1/4 วัตต์

สายไฟ LED 2 สายไฟเดียวจะต้องเชื่อมต่อกับตัวต้านทาน 250 โอห์ม 1/4 วัตต์แยกกัน

ตัวต้านทานเหล่านี้ทำหน้าที่เหมือนตัวจำกัดกระแสเพื่อป้องกันหลอดไฟ LED จากความผันผวนของแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้ารถยนต์ และยังช่วยรักษาระดับการส่องสว่างในกลุ่ม LED ทั้งหมดให้สม่ำเสมอที่สุดอีกด้วย

สามารถติดตั้งตัวต้านทานที่ด้านหลังของแถบ PCB ได้

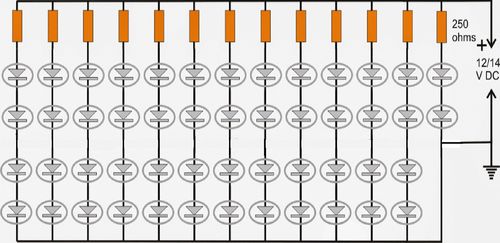

แผนผังวงจรสำหรับหลอดไฟ LED รถยนต์แบบเรียบง่ายที่เสนอแสดงไว้ด้านล่างนี้:

แผนผังวงจรไฟฟ้า

‍
